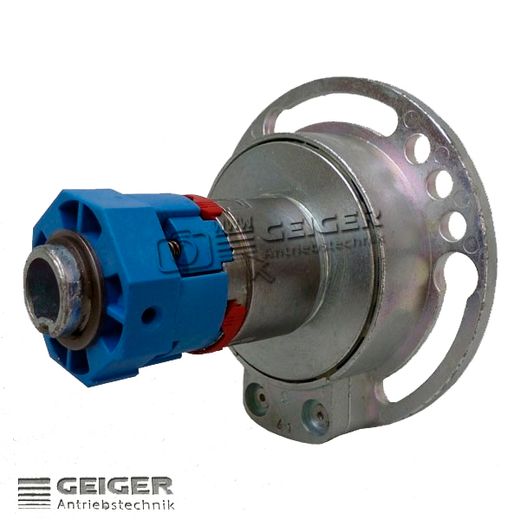

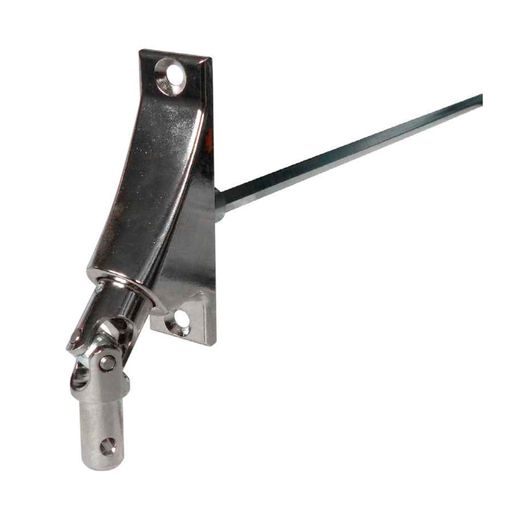

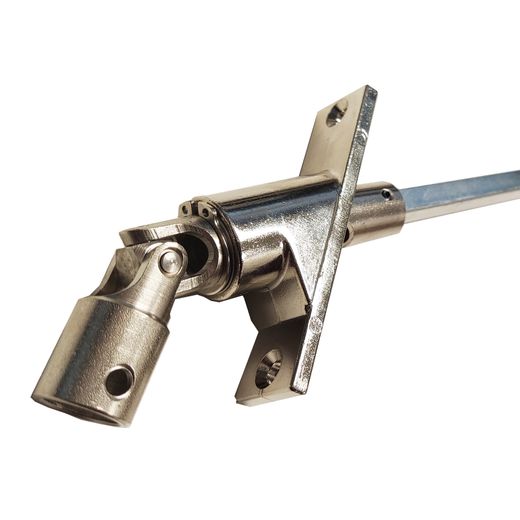

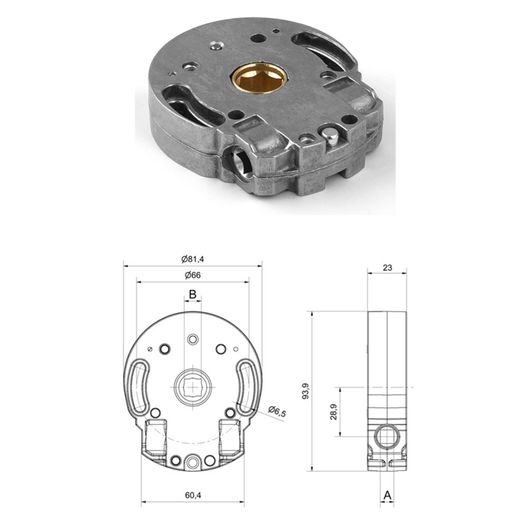

El cardan es el sistema para la elevación de la persiana o cortina que se adapta al eje de enrolle y queda sujetado al lateral del registro. Este se acciona mediante manivela con final superior con snodo y varilla que se introduce en el mecanismo, continuidad con tubo y final inferior con manivela plegable oscilante (total 150 alto). El snodo superior tiene rotula direccional para mejor posicionamiento para acceder. Se diferencian por medida, peso a levantar, inserto a varilla, etc.
Más información: El cardán es un sistema mecánico, descrito por primera vez por Girolamo Cardano, que permite unir dos ejes no coaxiales (es decir, que cada eje no se encuentra en la misma línea que el otro). Su objetivo es transmitir el movimiento de rotación desde un eje conductor a otro conducido a pesar de no ser colineales.
Frente a otro tipo de articulaciones tiene la característica de ser una junta no homocinética; es decir, el eje al que se transmite el movimiento no gira a una velocidad angular constante. La relación de transmisión instantánea oscila alrededor de la unidad, generando en el eje conducido una aceleración y un retraso por cada medio giro, cuya intensidad aumenta en función del ángulo formado por los árboles. Esta característica debe ser gestionada adecuadamente pues de lo contrario se producirían vibraciones susceptibles de destruir los sistemas donde se utilicen.
Cuando es necesario proporcionar una velocidad de salida constante se utilizan juntas homocinéticas, cuyo tipo más simple está constituido precisamente por dos juntas cardánicas acopladas a un cuerpo común. Este sistema de doble cardán permite que los cambios instantáneos de la velocidad angular trasmitidos al cuerpo común por uno de los cardanes sean compensados en sentido contrario por el otro, de manera que las velocidades angulares instantáneas de los árboles de entrada y salida sean iguales en todo momento, aunque el eje central estará sometido a constantes aceleraciones y deceleraciones. Las juntas homocinéticas Glaencer-Spicer también utilizan un sistema compacto de doble cardán
